T-AVGRENING, RÖR – LINA
Av aluminiumlegering. Skruvar och brickor av rostfritt stål, med vaxsmorda gängor. Rörspårets kontaktyta är slätbearbetat. Linspårets kontaktyta har tvärgående räfflor. Spåren skall behandlas med kontaktpasta för att minska övergångsmotståndet. Linans kontaktyta skall bestrykas med kontaktpasta 5490311. Åtdragningsmoment: Linsida 46 Nm 17 mm hylsa användes, Rörsida 80 Nm 19 mm hylsa användes.
LADDA NER PRODUKTINFORMATION

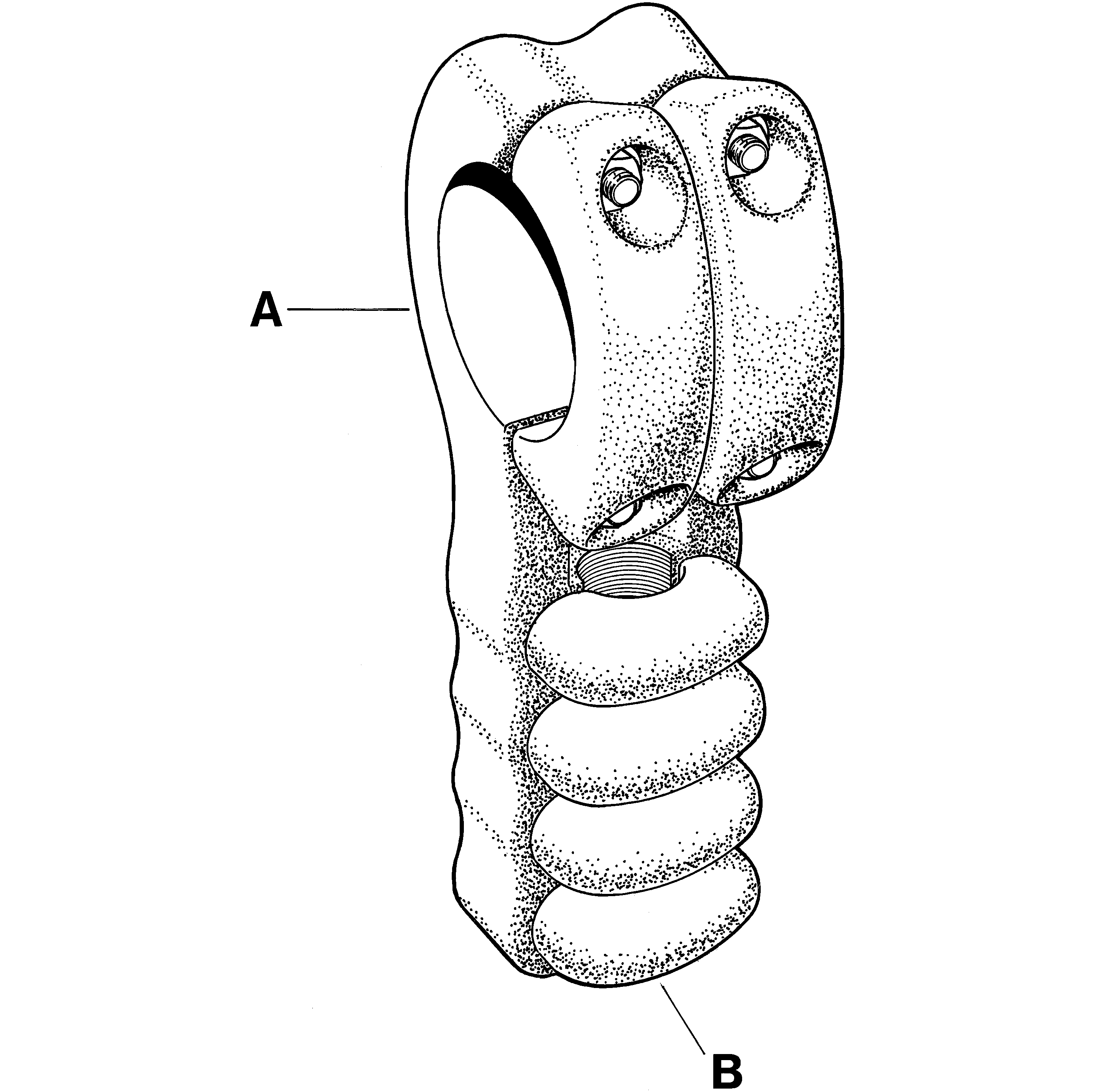

LB nummer | Pssar lina area A mm2 | Passar tapp diameter B mm | C mm | Antal överfall linsida | Antal överfall tappsida | Vikt kg | Konstruktions- spänning max kV |
---|---|---|---|---|---|---|---|
2264217 | 60 | 593 | 2 | 3 | 2,4 | 2,4 | 245 |
2264817 | 100 | 593 | 2 | 3 | 3,3 | 3,3 | 245 |
2264819 | 100 | 910 | 2 | 4 | 4,0 | 4,0 | 245 |
2265217 | 150 | 593 | 2 | 3 | 4,0 | 4,0 | 245 |
2265219 | 150 | 910 | 2 | 4 | 5,2 | 5,2 | 245 |
