Ljusbågshornen är dimensionerade för angiven korttidsström och nominell spänning. Hornen är utformade för att passa till kedjeisolatorer enligt IEC 60305.

Vid monteringen i hängkedja skall hornens spets vändas utåt från stolpen.  Då hängkedjan monteras i vinkel samt i spännkedjor skall hornens spets vändas uppåt.

Samtliga horn kan monteras efter det att kedjan är uppsatt.

72,5 KV - 12 KA

För kedjeisolators kåpsida

Ljusbågshornet är av plattstål. Infästningsbult medföljer.

Muttern skall dras med 75 Nm. 18 mm hylsa användes.


LB nr

Lägg till i offertkorg

LADDA NER PRODUKTINFORMATION

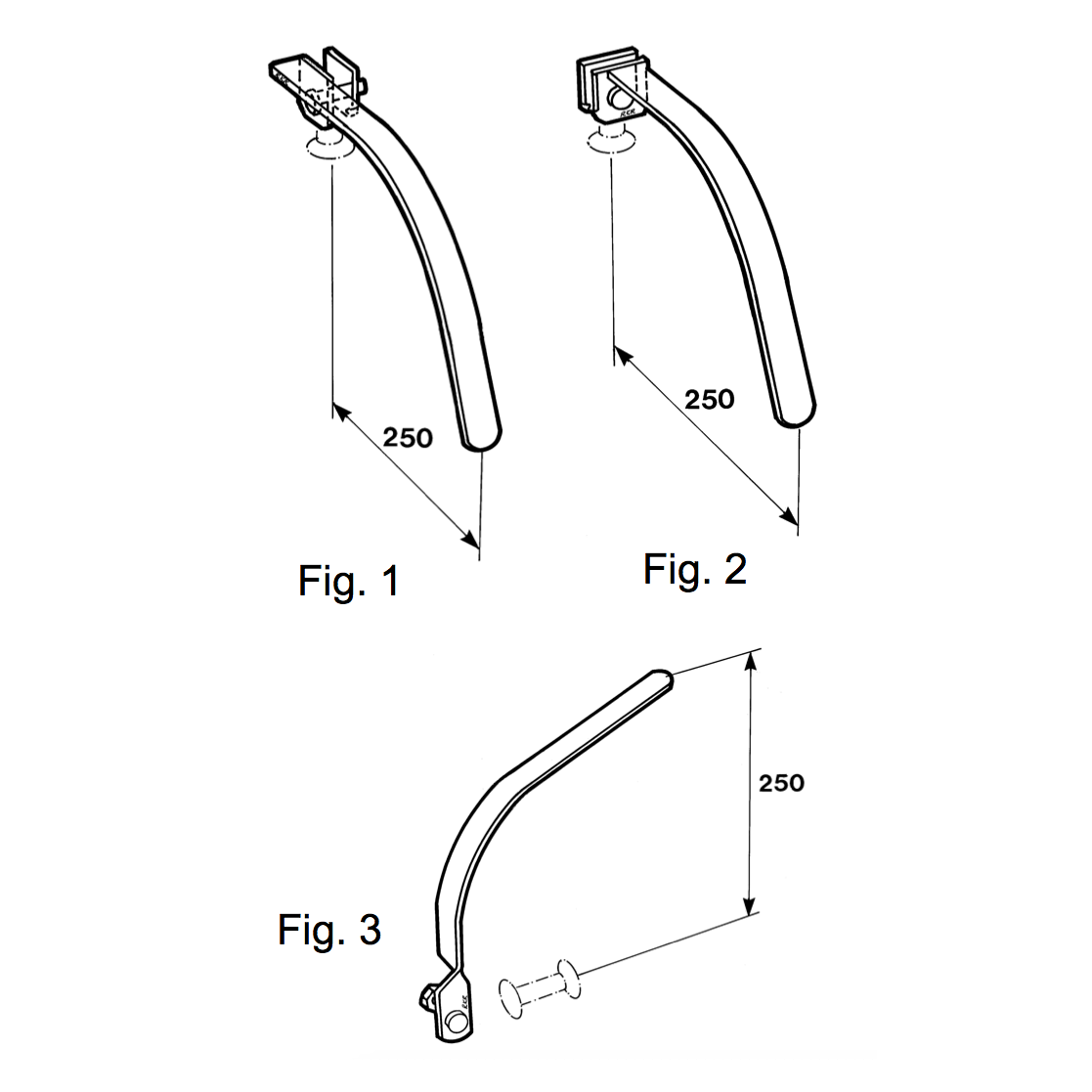

LB nummer
Figur
Vikt kg
Korttidsström
max kA-1s
Konstruktionsspänning
max kV
Passar
kläppkoppling Nr
E-nummer
För hängkedja i vinkel
4389031
1
0,61
12
72,5
44022 02
0624680
4389032
2
0,51
12
72,5
44022 02
0624681
För omvänd spännkedja och skruvningskedja
4389033
3
0,52
12
72,5
4399415 1)
4399416 1)
-

1) Tillsammans med kläppinne 4402816.
