HÄNGKEDJA 72,5 KV - 12 KA
Kedjan är avsedd att användas i raklinje samt i vinkel med faser med överliggande regel. Kläppstandard 16 mm. Korttidsström max 12 kA - 1 s. Konstruktionsspänning 12 - 72,5 kV.
LADDA NER PRODUKTINFORMATION

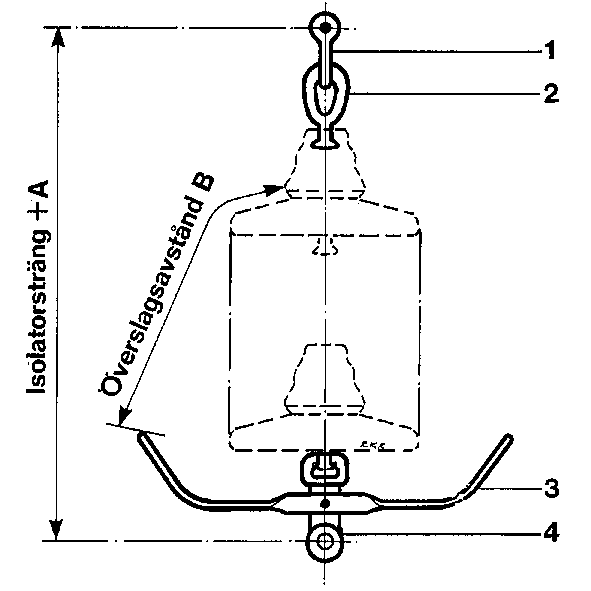

LB nummer | A mm | B mm | Nr 1 | Nr 2 | Nr 3 | Nr 4 | Vikt kg | Tillåten kraft kN1) |
|---|---|---|---|---|---|---|---|---|
4395101 | 180 | Se tabell 1 | - | 4402202 | - | 4399416 | 1,1 | 28 |
4395102 | 180 | - | 4402202 | 4389133 | 4399416 | 1,8 | 28 | |
4395103 | 250 | 4406052 | 4402202 | - | 4399416 | 1,8 | 28 | |
4395104 | 250 | 4406052 | 4402202 | 4389133 | 4399416 | 2,5 | 28 | |
4395105 | 190 | - | 4402202 | - | 4399416 | 1,3 | 48 | |
4395106 | 190 | - | 4402202 | 4389133 | 4399416 | 2,1 | 48 | |
4395107 | 260 | 4406052 | 4402202 | - | 4399416 | 2,0 | 48 | |
4395108 | 260 | 4406052 | 4402202 | 4389133 | 4399416 | 2,8 | 48 |
1) Gäller ingående detaljer. Beträffande tillåten kraft för hänglinhållare och kedjefäste, se respektive produkt.
