Enligt SS-EN 61466 och SS-EN 61109 och SS-EN 62217

Isolant med stav av glasfiberarmerad epoxi samt yttre isolering av silikongummi. Armatur av varmförzinkat stål och monterad till isolanten genom kontaktpressning.

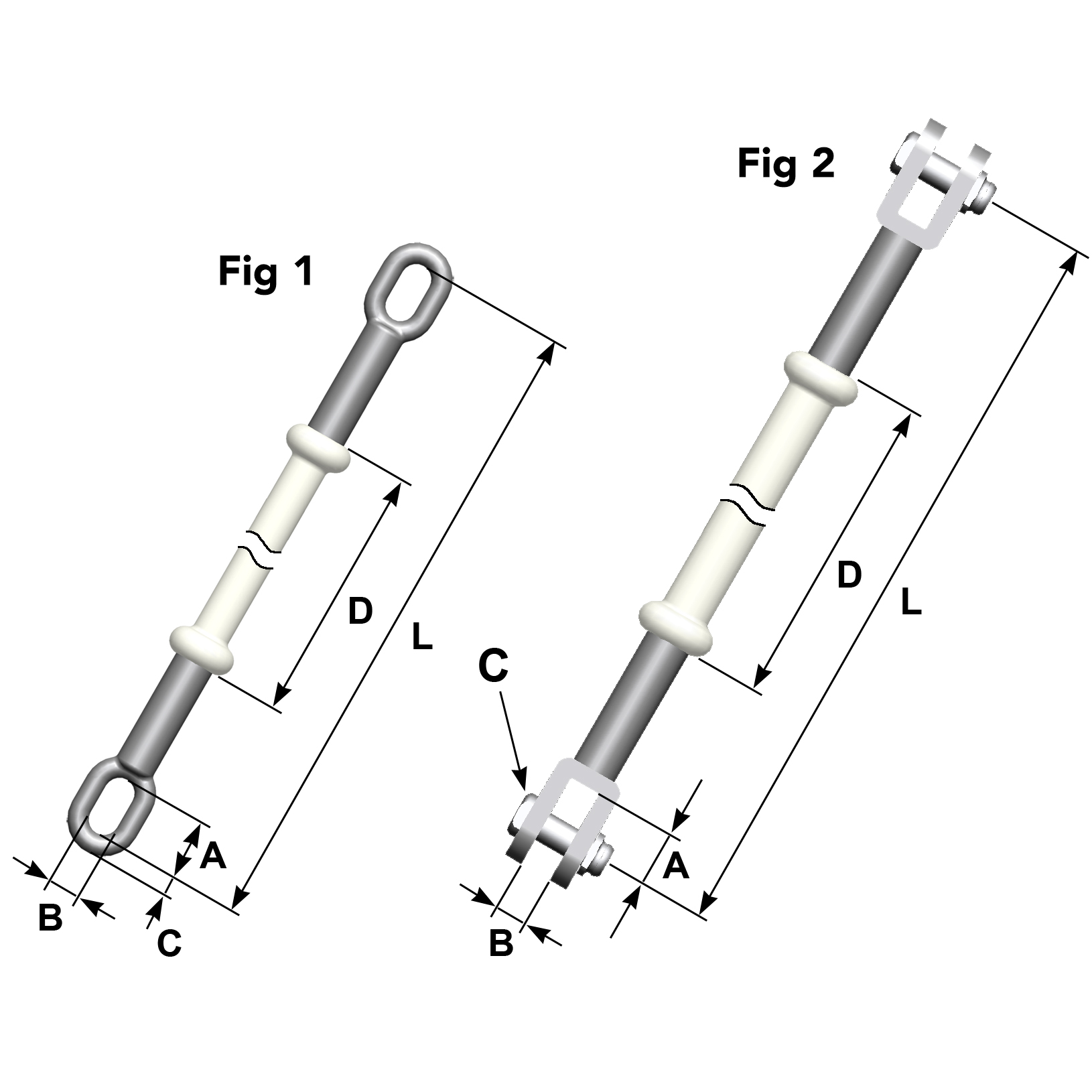

Isolatorer enligt figur 1 är försedda med armaturer EE (ögla i båda ändar), enligt IEC 61466-1.

Isolatorer enligt figur 2 är försedda med armaturer CC (gaffel i båda ändar), enligt IEC 61466-1.

Levereras med bult.



LB nr

Lägg till i offertkorg

LADDA NER PRODUKTINFORMATION

LB nummer
Figur
A mm
B mm
C mm
D mm
L mm
Konstruktions-
spänning kV
Rekommen-
derad största
kraft kN
Vikt kg
1104403
1
52
26
18
160
525
24
64
3,0
1104405
1
52
26
18
320
685
72,51)
64
3,2
1104421
1
52
26
18
2000
2365
72,5
64
6,8
1104441
1
52
26
18
4000
4365
145
64
10,5
1104521
2
46
27
24
2000
2420
72,5
120
7,4
1104541
2
46
27
24
4000
4420
145
120
10,6

1) 72,5 kV när minimum 250 mm trästräcka kan tillgodoräknas. Utan trästräcka max 45 kV.
