T-ANSLUTNING, LINA – TAPP
Av aluminiumlegering. Skruvar och brickor av rostfritt stål, med vaxsmorda gängor. Linspårets kontaktyta har tvärgående räfflor. Tappspåret är slätbearbetat. Spåren skall behandlas med kontaktpasta för att minska övergångsmotståndet. Klämman kan belastas med samma drift- och kortslutningsström som är tillåten för ledaren. Linans kontaktyta skall bestrykas med kontaktpasta 5490311. Åtdragningsmoment 46 Nm, 17 mm hylsa användes.
LADDA NER PRODUKTINFORMATION

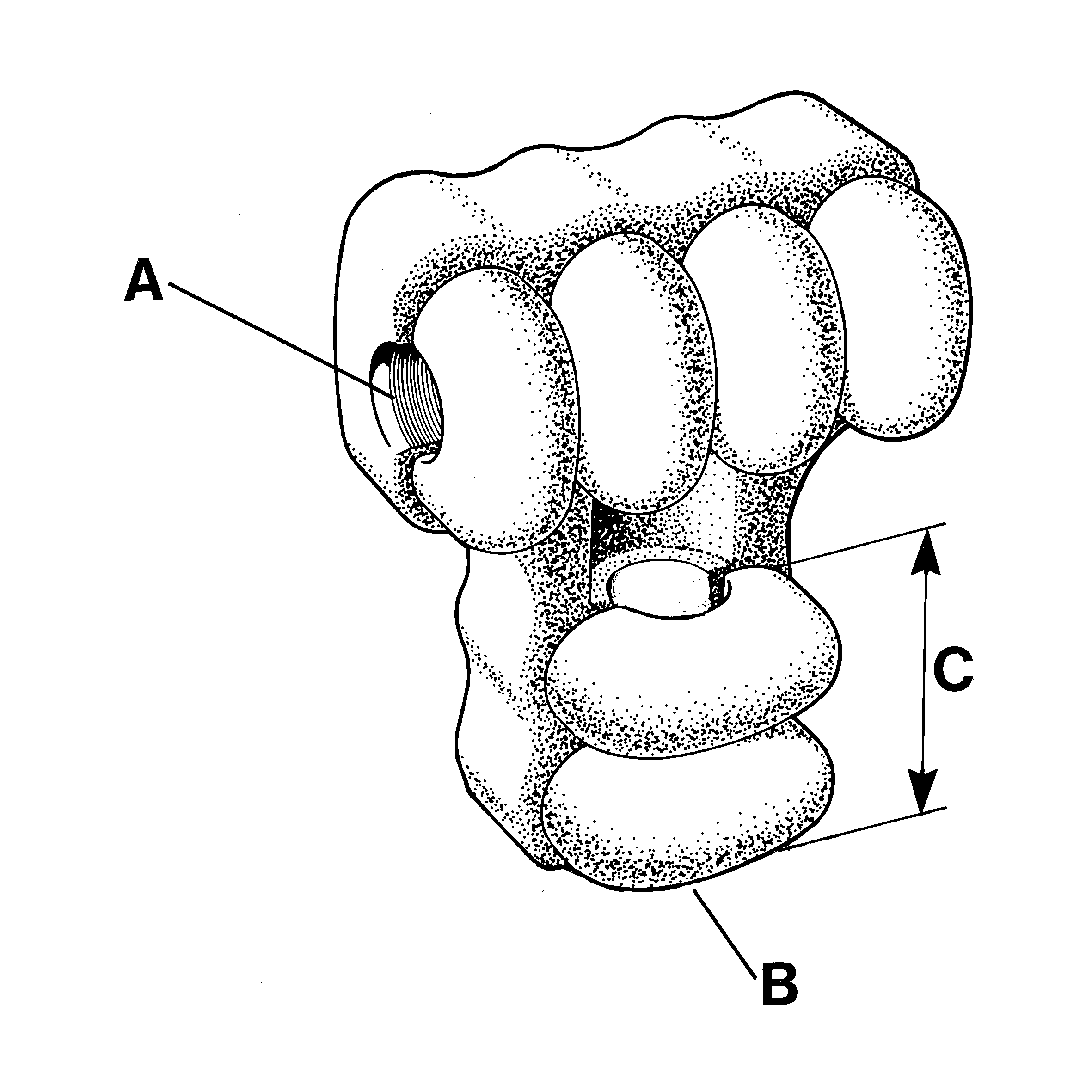

LB nummer | Passar lina area A mm2 | Passar tapp diameter B mm | C mm | Antal överfall linsida | Antal överfall tappsida | Vikt kg | Konstruktions- spänning max kV |
---|---|---|---|---|---|---|---|
2723131 | 157 | 30 | 78 | 2 | 2 | 1,1 | 245 |
2723132 | 241 | 30 | 78 | 2 | 2 | 1,1 | 245 |
2723142 | 241 | 40 | 78 | 2 | 2 | 2,5 | 245 |
2723133 | 329 | 30 | 78 | 2 | 2 | 1,5 | 245 |
2723143 | 329 | 40 | 78 | 2 | 2 | 2,5 | 245 |
2723134 | 454 | 30 | 78 | 3 | 2 | 1,9 | 245 |
2723144 | 454 | 40 | 78 | 3 | 2 | 2,7 | 245 |
2723135 | 593 | 30 | 78 | 3 | 2 | 1,9 | 245 |
2723145 | 593 | 40 | 78 | 3 | 2 | 2,7 | 420 |
2723155 | 593 | 50 | 78 | 3 | 2 | 2,7 | 420 |
2723138 | 774 | 30 | 118 | 4 | 3 | 3,5 | 420 |
2723148 | 774 | 40 | 118 | 4 | 3 | 3,5 | 420 |
2723168 | 774 | 60 | 75 | 4 | 2 | 3,4 | 420 |
2723139 | 910 | 30 | 118 | 4 | 3 | 3,5 | 420 |
2723149 | 910 | 40 | 118 | 4 | 3 | 3,5 | 420 |
2723169 | 910 | 60 | 60 | 4 | 2 | 3,4 | 420 |
