Kilar, kilhus och stödben av segjärn. Bygel av stål. Varmförzinkad. Glidytorna är smorda med glidlack. Stagskruven har två enkelsidigt verkande kilar. Zinkskiktets tjocklek, på bygelns ogängade del, uppfyller kraven enligt SS-EN 50423 för förläggning i mark. Bygeln levereras med dubbla muttrar.

Denna produkt har, utöver måttkontroll, vid mottagningen genomgått stickprovskontroll (dragprovning till brott) samt allkontroll (dragprovning med en kraft >110 % av arbetslasten). Samtliga detaljer som genomgått allkontrollen är märkta med en GUL fläck.

LB nr

Lägg till i offertkorg

LADDA NER PRODUKTINFORMATION

LB nummer
Passar staglina area mm2

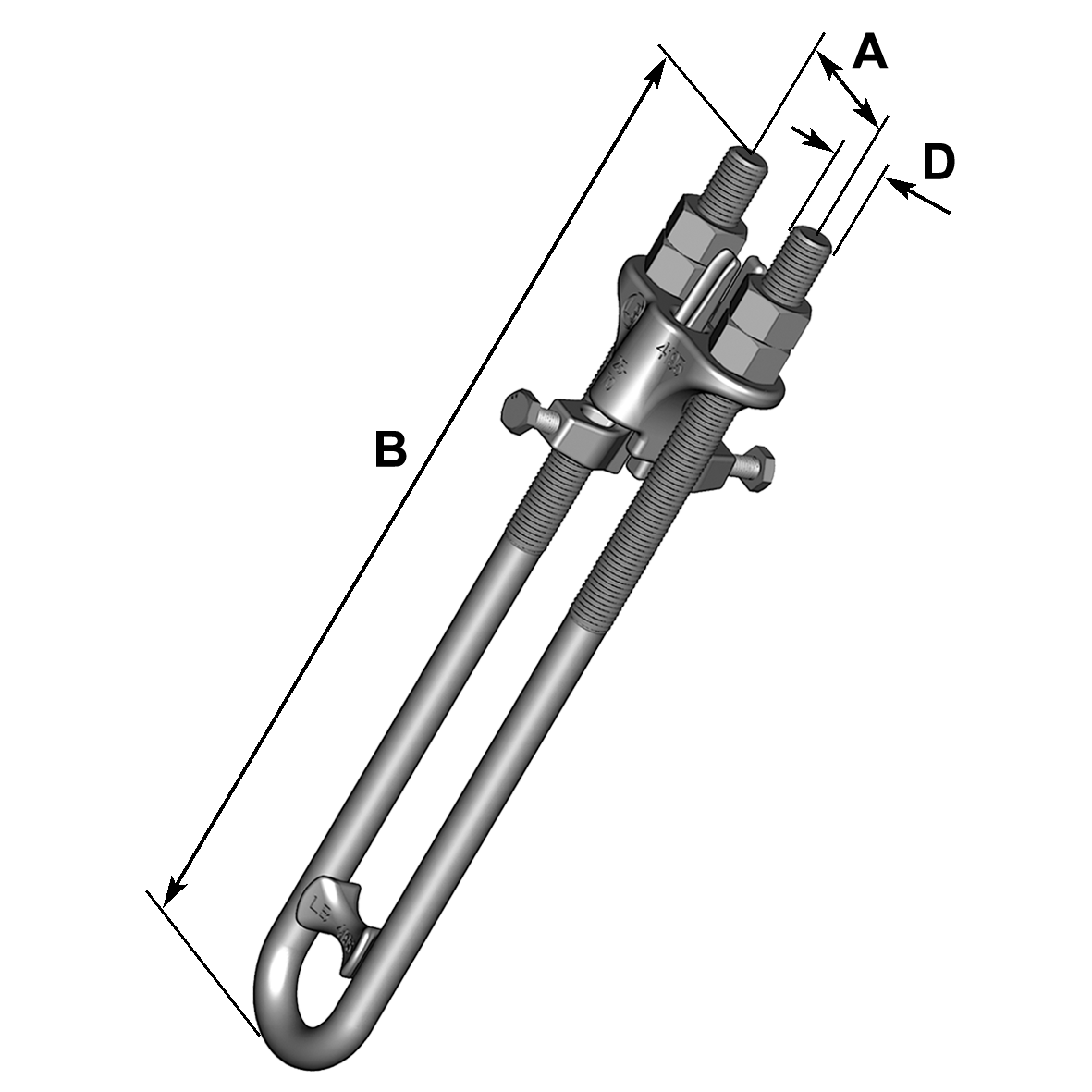

A mm
B mm
D mm
Vikt kg
Åtdragningsmoment Nm
Rekommenderad största
stagkraft kN
3419504
2x25–70
60
425
M20
4,1
45
98
3419508


800

6,1


3419513


1300

8,7


3419518


1800

11,2


3419523


2300

13,8


3419528


2800

16,4


3419604
2x70–107
75
425
M24
6,9
75
150
3419608


800

9,7


3419613


1300

13,4


3419618


1800

17,2


3419623


2300

20,9


3419628


2800

24,6


3419704
2x142
90
425
M27
10,3
75
195
3419708


800

13,9


3419713


1300

18,6


3419718


1800

23,3


3419723


2300

28,1


3419728


2800

32,8


3419733


3300

36,3


3419738


3800

41,0


3419805
2x185
105
500
M33
16,0
100
253
3419808


800

19,9


3419813


1300

26,5


3419818


1800

33,0


3419823


2300

39,6


3419828


2800

46,2


3419833


3300

55,3


3419838


3800

62,2


1) Använd 16 mm hylsa för 45 Nm, 18 mm för 75 Nm och 24 mm för 100 Nm.
