Av aluminiumlegering. Skruvar och brickor av rostfritt stål, med vaxsmorda gängor. Linspårets kontaktyta har tvärgående räfflor. Anslutningsplattans båda sidor är slätbearbetade. Linspår och platta skall behandlas med kontaktpasta för att minska övergångsmotståndet. Klämman kan belastas med samma drift- och kortslutningsström som är tillåten för ledaren.  Linanskontaktyta skall bestrykas med kontaktpasta 5490311. Åtdragningsmoment 46 Nm, 17 mm hylsa användes.

LB nr

Lägg till i offertkorg

LADDA NER PRODUKTINFORMATION

LB nummer
Passar lina area
A mm2
Passar platta storlek A-B mm

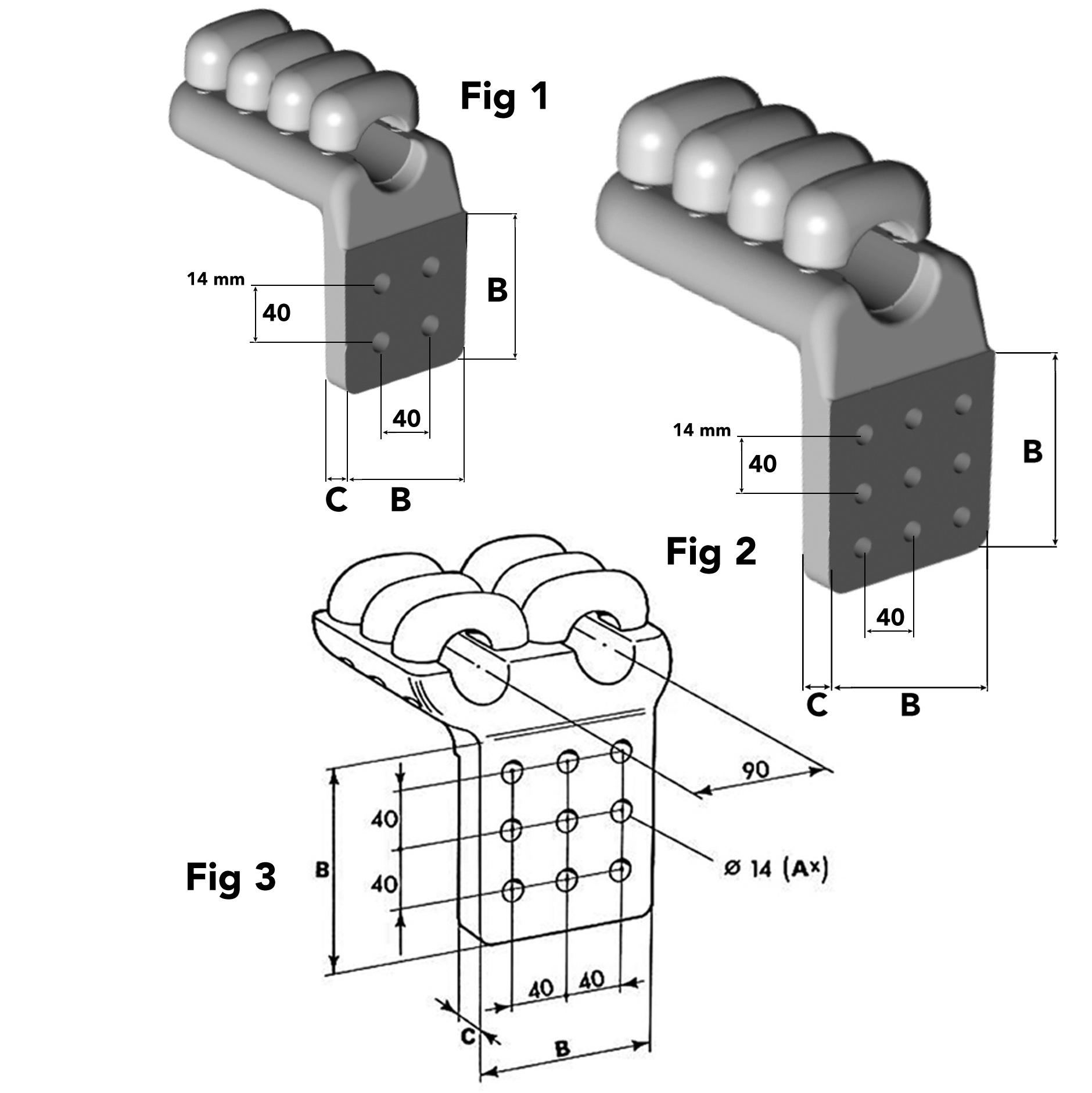

Figur
C mm
Antal överfall
Vikt kg
Konstruktions-
spänning max kV
2728510
157
4-100
1
12
2
1,0
245
2728512
241
4-100
1
12
2
1,0
245
2728514
329
4-100
1
15
2
1,2
245
2728520
454
4-100
1
15
3
1,5
245
2728522
593
4-100
1
15
3
1,5
245
2728530
774
4-75
1
20
4
2,6
420
2728532
910
4-75
1
20
4
2,6
420
2728552
593
9-125
2
20
4
2,7
245
2728554
910
9-125
2
20
4
2,7
245
2728693
2x593
9-125
3
25
2x3
3,0
420
2728694
2x910
9-125
3
30
2x4
5,5
420
